Замена частотного преобразователя в геотермальном тепловом насосе после грозового разряда

Почему частотный преобразователь особенно уязвим

Частотный преобразователь (инвертор) является сердцем современного теплового насоса. Это сложное электронное устройство, которое точно регулирует скорость вращения компрессора, обеспечивая оптимальную эффективность работы системы.

При ударе молнии возникают два основных поражающих фактора:

1. Прямое попадание в систему заземления или подводящие коммуникации вызывает мгновенный скачок напряжения, который способен физически разрушить компоненты преобразователя.

2. Электромагнитный импульс, индуцирующий в любых проводниках, включая внутреннюю проводку и петли грунтового коллектора, мощные броски напряжения.

Как показывает практика, даже при наличии грозозащиты экстремальные перенапряжения могут пройти через нее, вызывая каскадный выход из строя оборудования. Известны случаи, когда после удара молнии в линии связи выгорало не только конечное оборудование, но и множество разрядников, выпрямители и даже пожарно-охранная сигнализация .

Этапы замены частотного преобразователя

1. Диагностика и обесточивание системы

Перед началом работ необходимо убедиться, что тепловой насос полностью отключен от электропитания. Следует провести визуальный осмотр платы частотного преобразователя на предмет очевидных повреждений: следов копоти, вздувшихся конденсаторов или микросхем с видимыми разрушениями .

Целесообразно проверить не только сам инвертор, но и смежные компоненты: датчики давления и температуры, платы управления, целостность проводки. Молния часто повреждает несколько элементов системы одновременно.

2. Подбор замены и необходимые доработки

Идеальным вариантом является установка оригинальной модели преобразователя от производителя теплового насоса. Однако иногда это возможность для модернизации системы.

· Проверка совместимости: Новый преобразователь должен соответствовать по мощности, току и интерфейсам связи с основной системой управления. В проекте с открытым исходным кодом отмечается, что для диалога с инвертором, например, Danfos, может потребоваться обновление программирования .

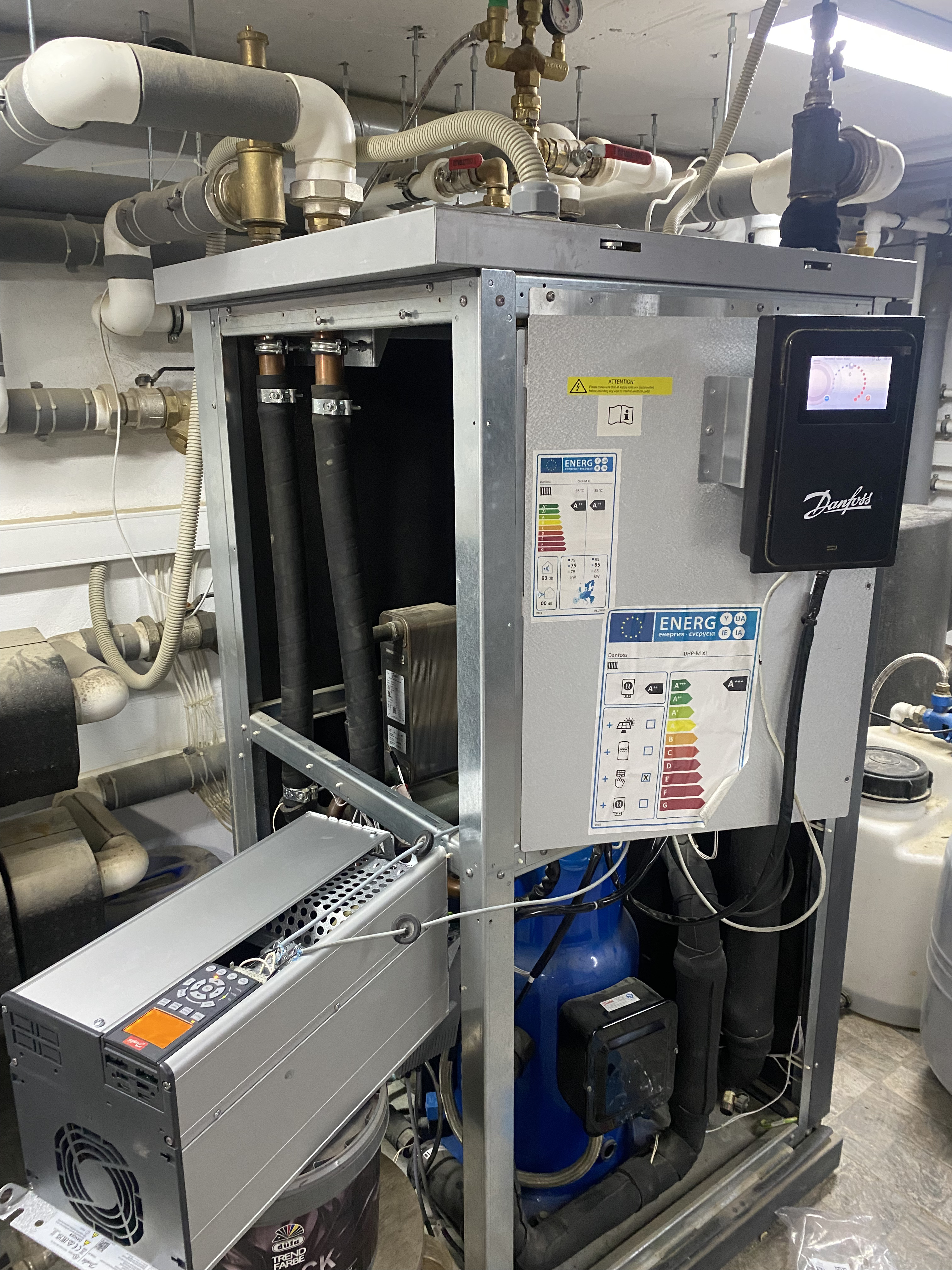

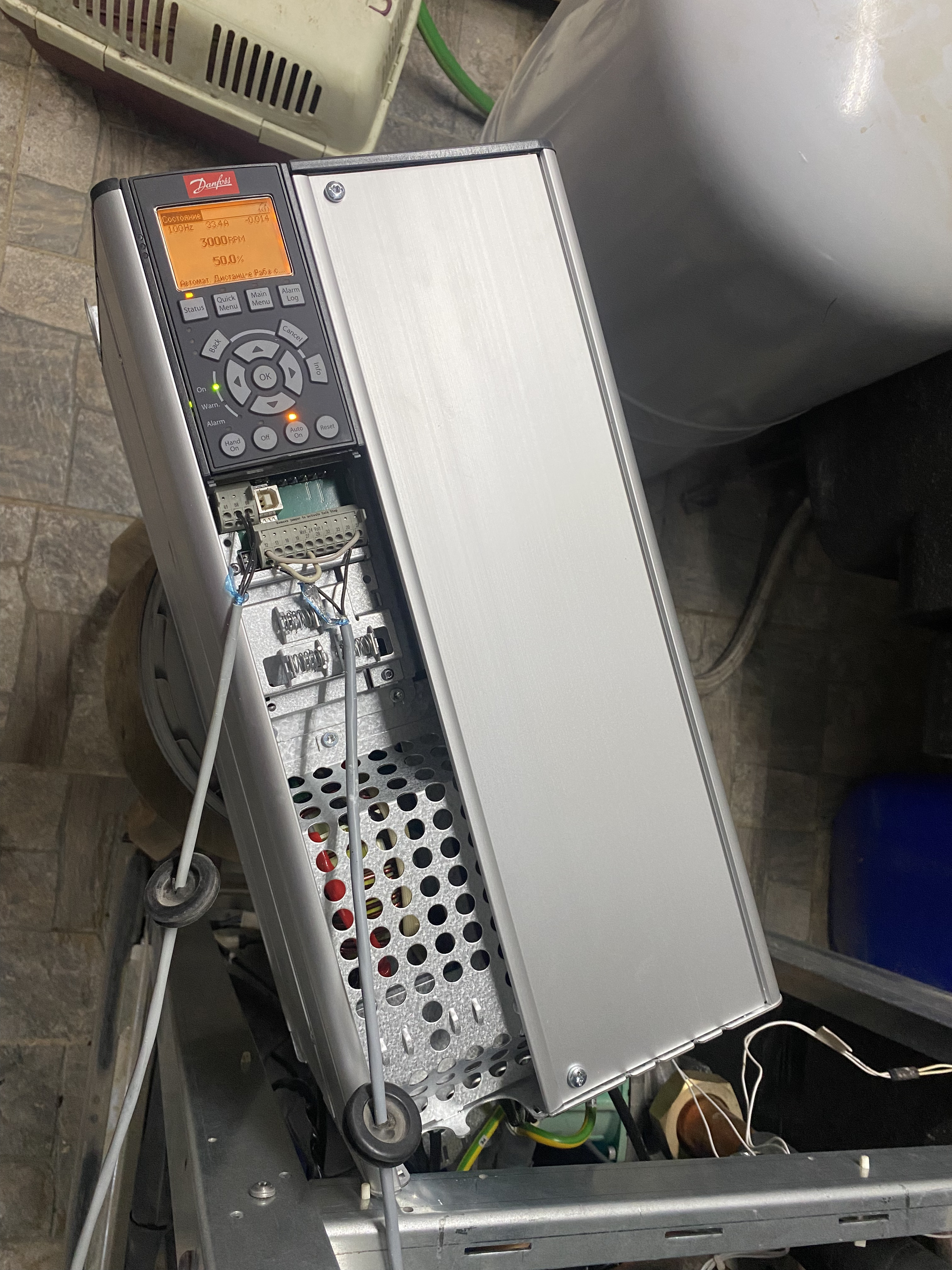

3. Монтаж и подключение

Установите новый преобразователь на штатное место. При подключении силовых и управляющих кабелей строго следуйте электрической схеме, обеспечивая надежный контакт.

Особое внимание уделите целостности и качеству экранирования сигнальных кабелей, идущих к датчикам. После удара молнии в них могли появиться незаметные глазу повреждения изоляции.

4. Пусконаладка и тестирование

После монтажа необходимо провести комплексную проверку:

• Включите систему и убедитесь, что преобразователь запускается без ошибок.
• Проверьте корректность работы компрессора на разных частотах.
• Убедитесь, что система управления правильно считывает данные и управляет работой инвертора. В открытых проектах контроллеров, подобных ControlHeatPump, реализованы алгоритмы контроля останова частотника и проверки его исправности .

· Проведите пробный запуск системы в режимах отопления и ГВС, контролируя рабочие параметры.

Меры по предотвращению повторных повреждений

Простая замена сгоревшего компонента не гарантирует защиты от будущих гроз. Необходимо усилить систему в целом:

• Аудит системы заземления: Проверьте целостность и сопротивление основного контура заземления. После удара молнии на элементах заземления могут остаться следы оплавления.
• Многоуровневая грозозащита: Установите разрядники (варисторы) на вводе питания в дом, перед тепловым насосом и, при возможности, внутри самого преобразователя на входные клеммы.
• Правильная организация проводки: Силовые и сигнальные кабели должны быть проложены раздельно, в качественной экранированной трассе.

Заключение

Замена частотного преобразователя после удара молнии — процесс, требующий системного подхода. Помимо прямого ремонта, он включает в себя тщательную диагностику смежных узлов, правильный подбор оборудования и обязательное усиление грозозащиты.

Работа, которая при стандартном ремонте заняла бы несколько часов, в случае с последствиями молнии может растянуться на полный рабочий день, особенно если потребовалась замена поврежденных кабелей . Такой комплексный подход не только вернет систему к жизни, но и обеспечит ее надежную работу в будущем.
